公共建筑能耗監測系統T@Energy-BEMS

公共建筑能耗監測系統是康派智能響應住建部《“十四五”建筑節能與綠色建筑發展規劃》而研發的專業建筑能耗監測系統,幫助建筑能耗體加強能源消耗日常調度、提升能源管理精細化水平。

視頻展示

產品概述 功能特點 技術參數 接線圖 相關畫冊

政策背景


公共建筑能耗監測系統


2025年,城鎮新建建筑全面建成綠色建筑,2030年實現城鄉建設領域碳達峰,是黨中央、國務院加快推進建筑節能和綠色建筑發展的總體目標。

康派智能響應住建部《“十四五”建筑節能與綠色建筑發展規劃》通知,根據公共建筑和工業企業相關能耗技術要求,自主研發的公共建筑能耗監測系統,幫助建筑能耗體加強能源消耗日常調度、提升能源管理精細化水平、開展能源審計、審查以及節能改造投資等提供決策支撐服務。

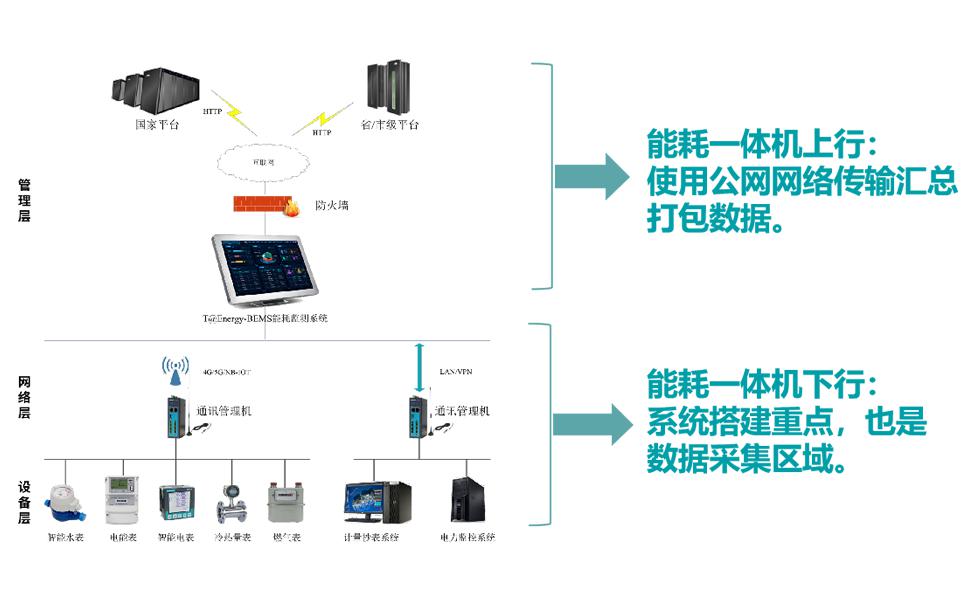

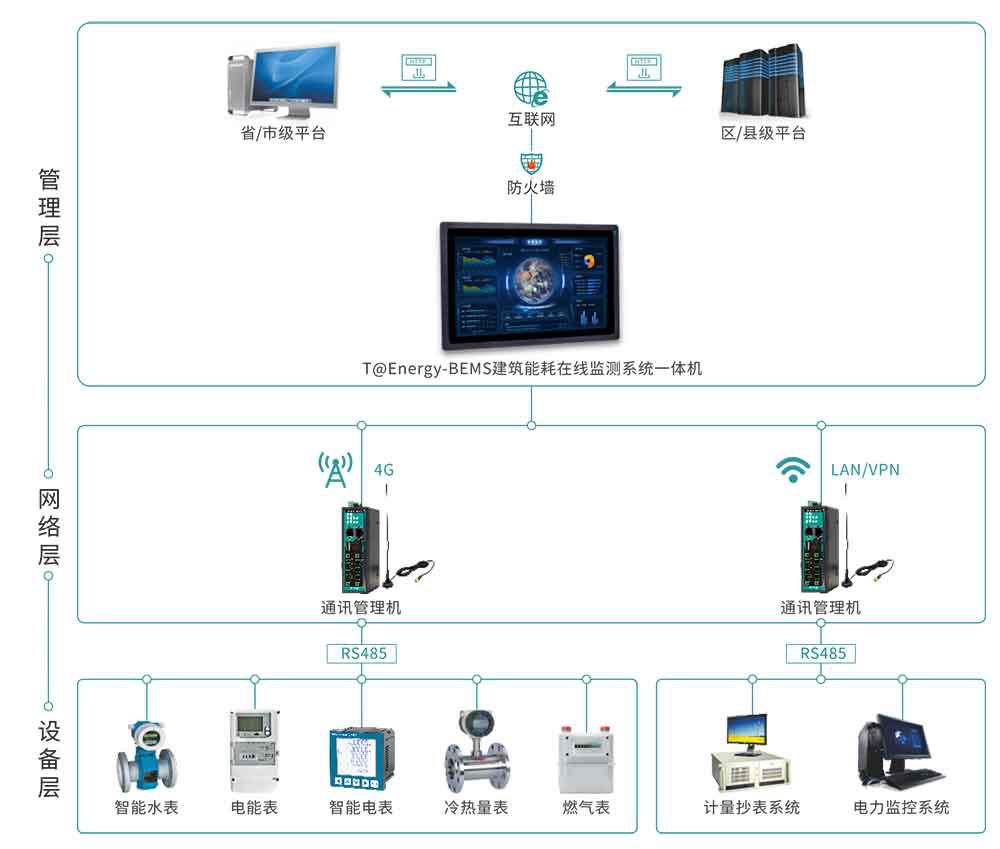

公共建筑能耗監測系統框架

T@Energy-BEMS公共建筑能耗監測系統,是集計算機技術、互聯網技術、電氣自動化技術、物聯網技術、通信技術于一身,具有現場能耗數據采集、存儲、分析、網絡安全、應用展現、數據轉發等功能,公共建筑能耗監測系統    支持可全天候?qū)ㄖ?電/氣/油/冷熱源等能耗實時監測統計分析、數據上報等。

管理層:從網絡上可分為內網和外網兩部分。內網部分用于接收下屬通訊管理機上傳的基礎能耗數據,并將基礎能耗數據進行處理、存儲、分析、展示給能源管理人員,能耗管理工作站用于查看能耗管理服務器分析后的能耗數據,并對數據和信息進行基礎管理。外網部分主要是建筑的能耗數據進行匯總、整理、打包、加密后通過互聯網將數據上報至上一級能耗管理平臺。


網絡層:以建筑內部通訊管理機及相關網絡線路組成,通訊管理機用于末端計量表計和第三方監測系統內能耗數據的采集、存儲、協議轉換并上傳至“能耗管理一體機”。根據監測點位的數量和位置不同,可任意擴展通訊管理機的數量。


設備層:主要由電能表、水表、燃?xì)獗?、冷熱量、蒸汽表以及第三方監測系統組成。




公共建筑能耗監測系統主要功能


公共建筑能耗監測系統功能


能耗數據分類分項采集計量



按照《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據采集技術導則》要求,數據的采集要按照規定進行分類和分項。

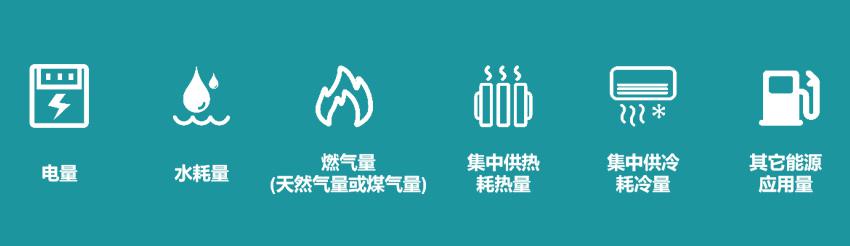

公共建筑能耗監測系統分類能耗:




公共建筑能耗監測系統分項能耗:分類能耗中,如電量應分為4項分項,包括照明插座用電、空調用電、動力用電和特殊用電。

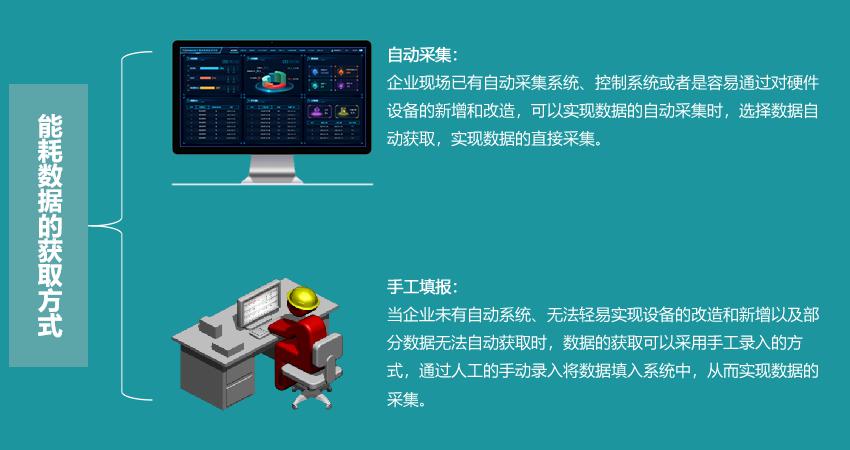

能耗數據的獲取方式:






公共建筑能耗監測系統平臺優勢及服務





為什么選擇康派智能

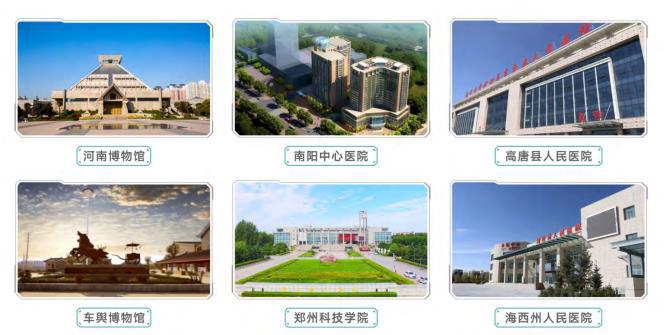

公共建筑能耗監測系統部分相關案例



        公共建筑能耗在線監測系統具有現場能耗數據采集、存儲、分析、網絡安全、應用展現、數據轉發等功能。為政府縷清能源消耗、開展節能形勢分析及預測、預警、提高節能宏觀調控能力,及時提供了數據支撐。

        下面是公共建筑能耗監測系統主要功能的介紹:

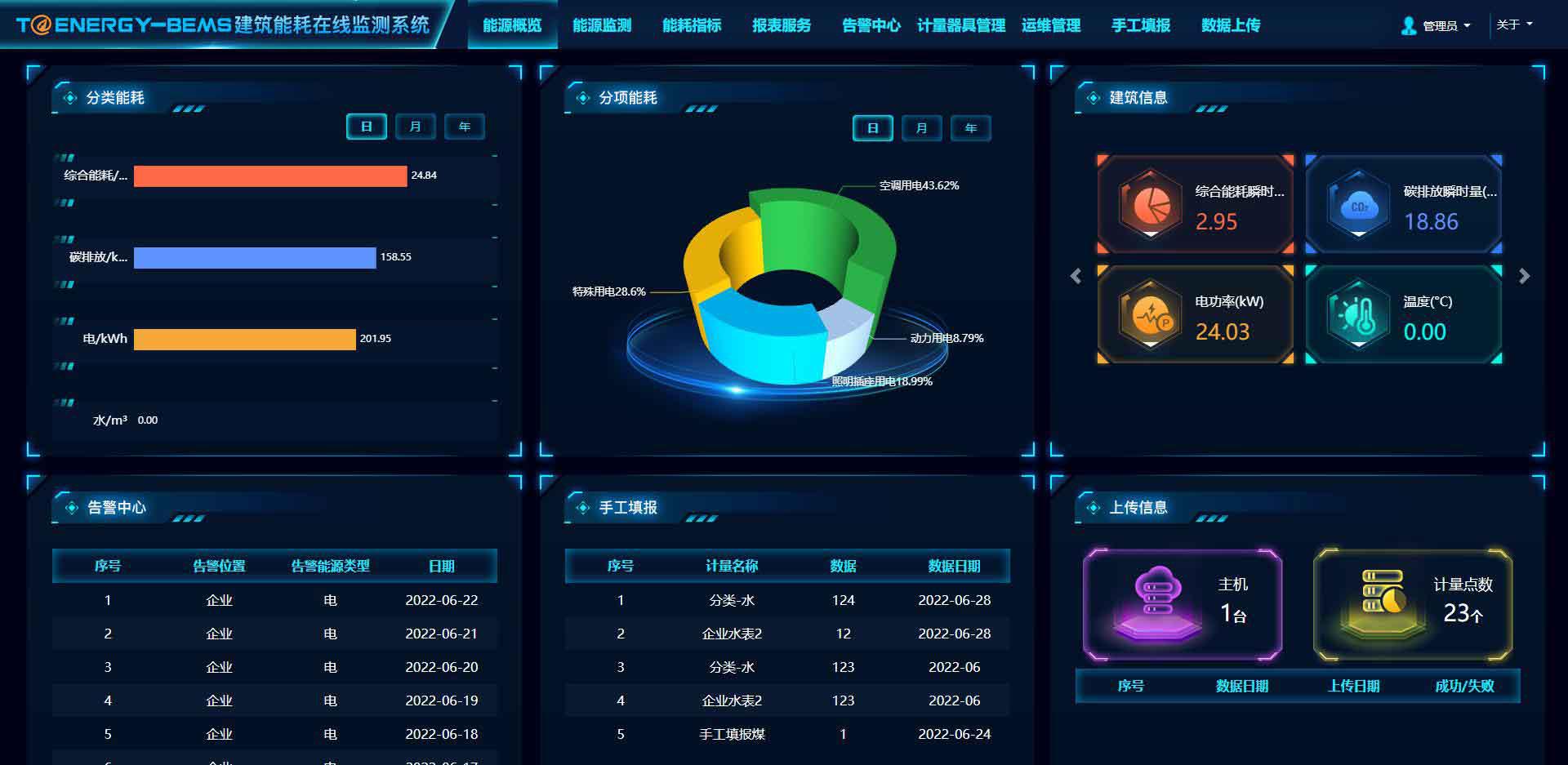

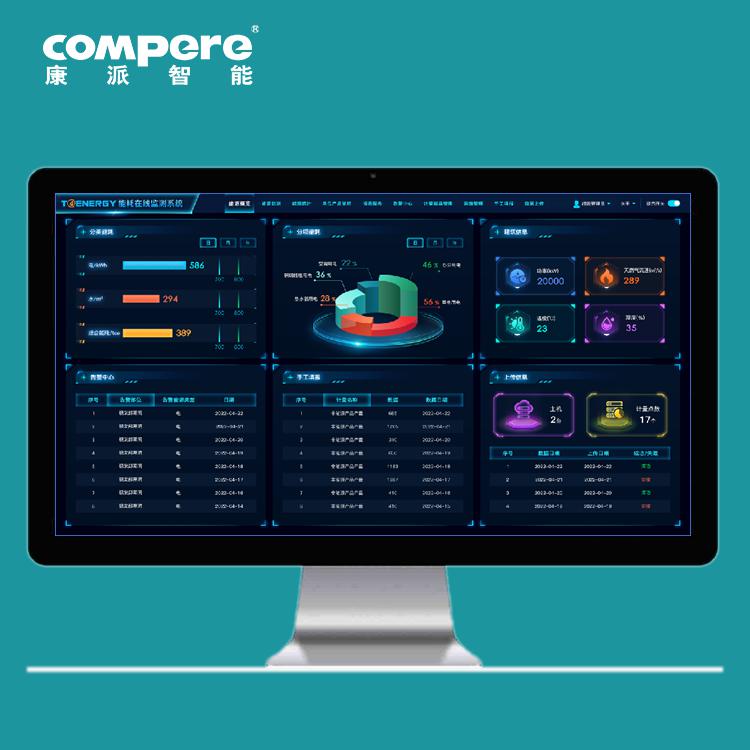

         能源概況

         公共建筑能耗監測系統以可視化獨立分模塊的形式展示重點信息,包含有分類能耗統計、分項能耗統計、建筑信息、告警信息、手工填報信息、上傳信息等。

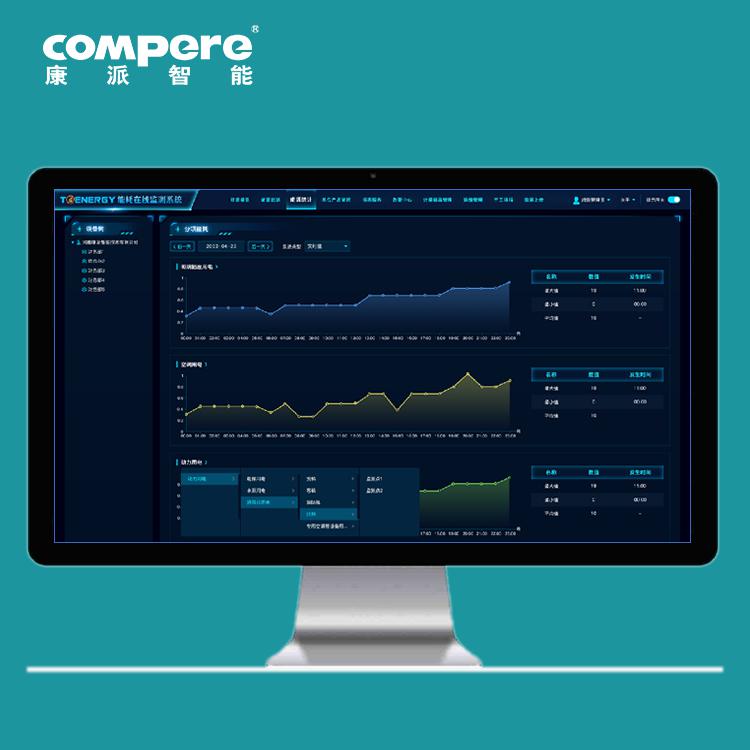

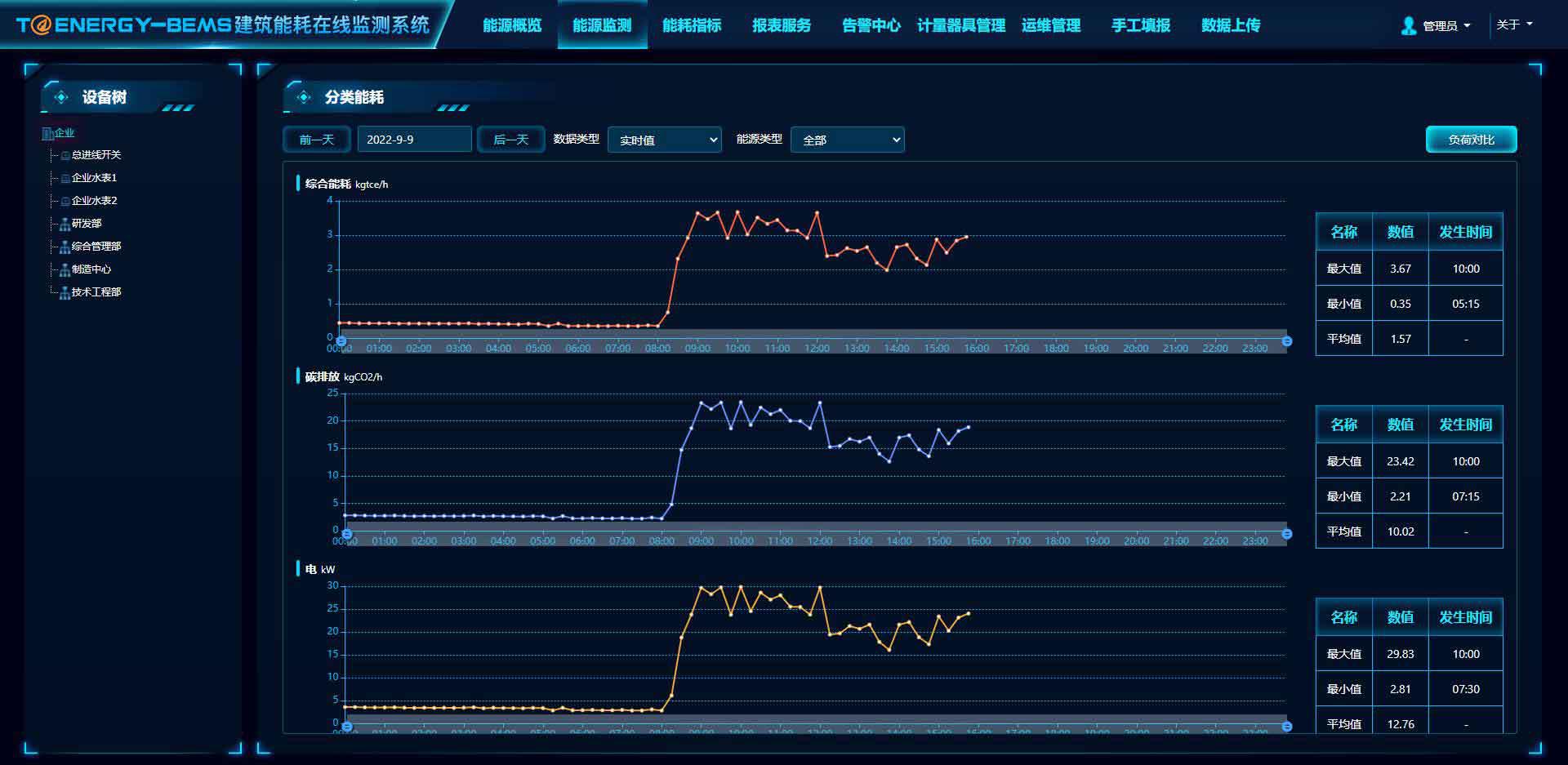

         能源監測

        展示建筑體的分類分項能耗曲線圖、最值的數據和發生時間、以及負荷對比。

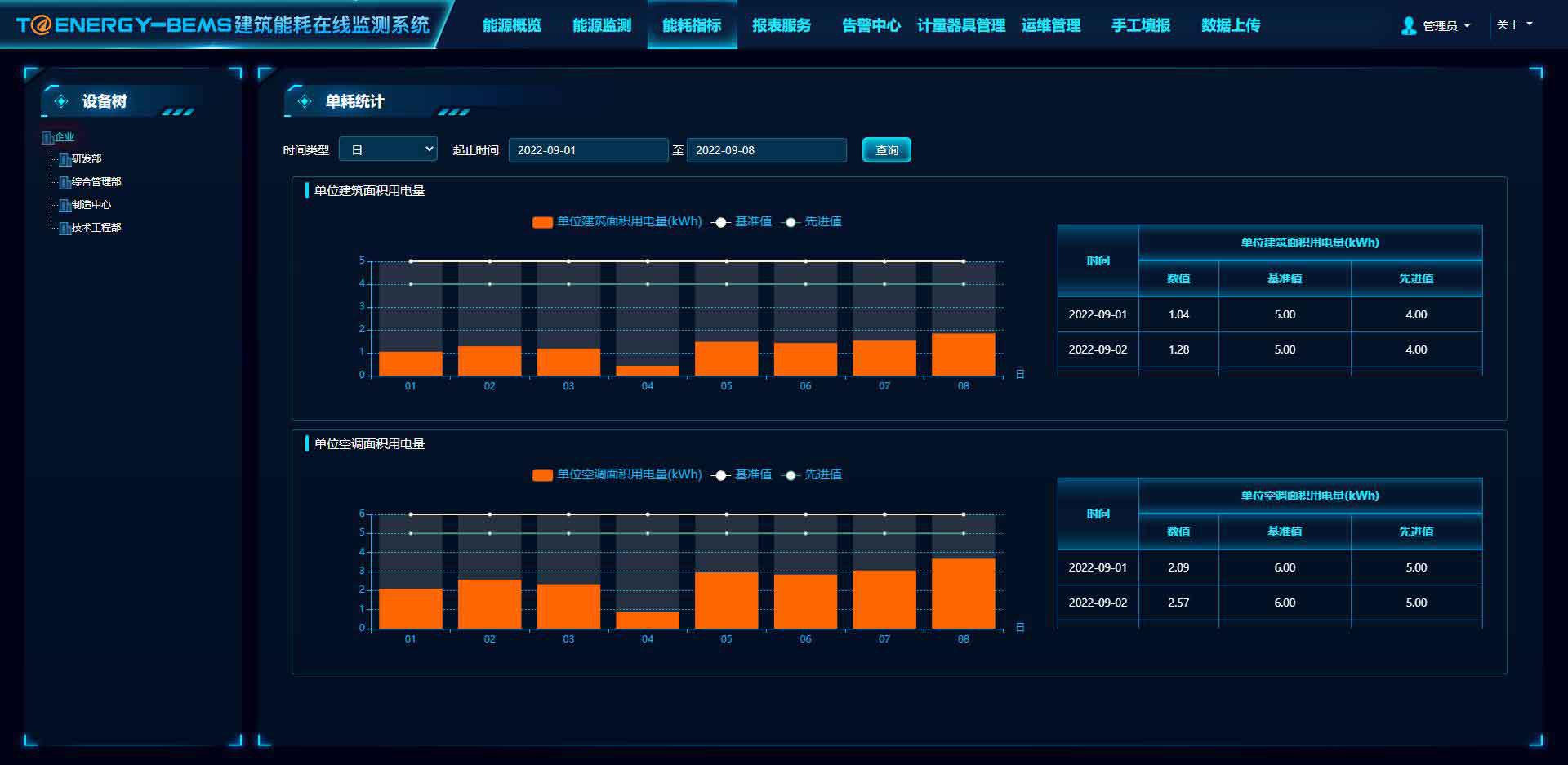

 單耗指標

        用戶可在該頁面實現單耗指標的錄入、各類單耗指標的數據展示。

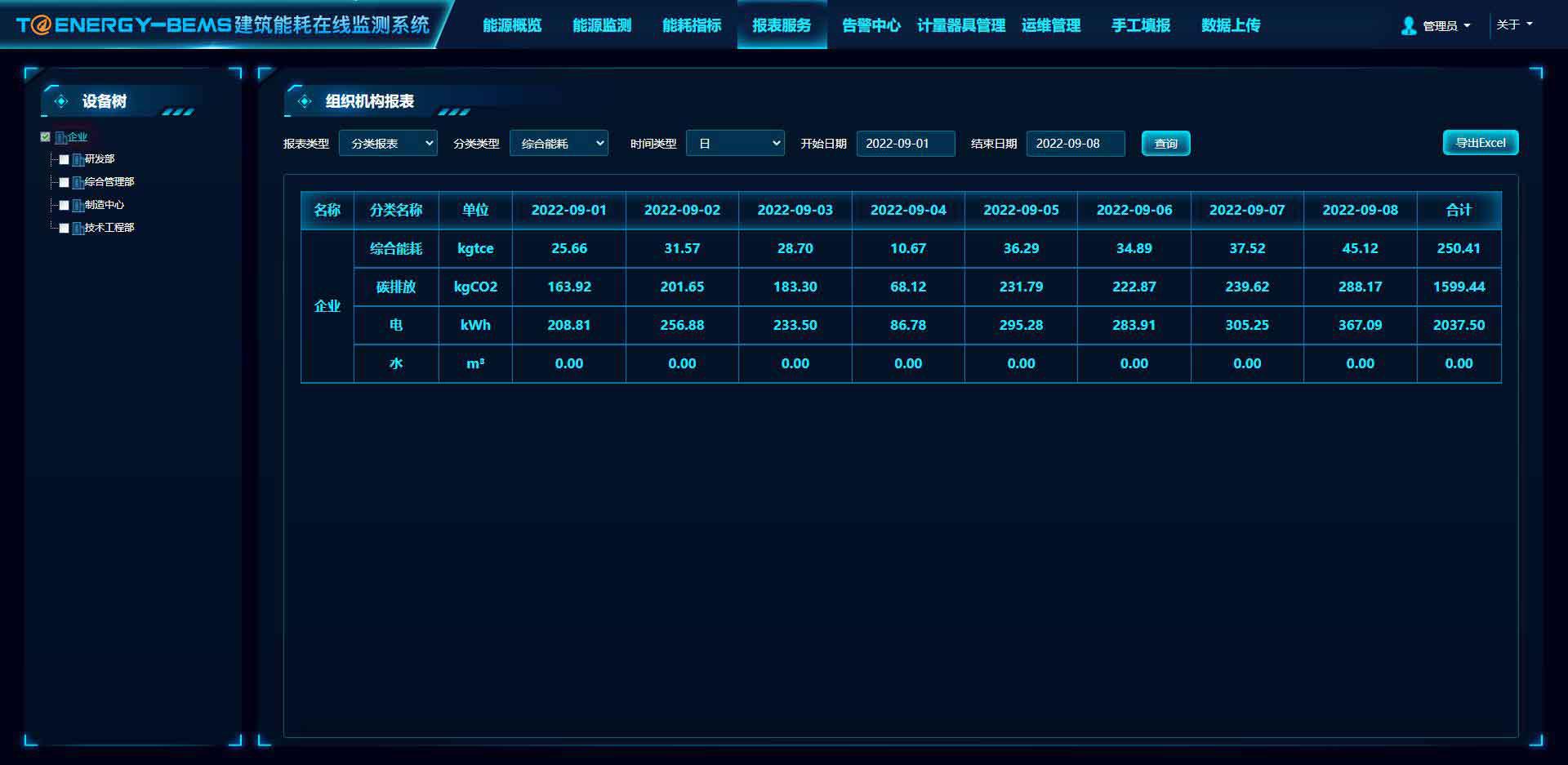

 報表服務

        公共建筑能耗監測系統能夠實現能耗數據的報表生成和報表導出。

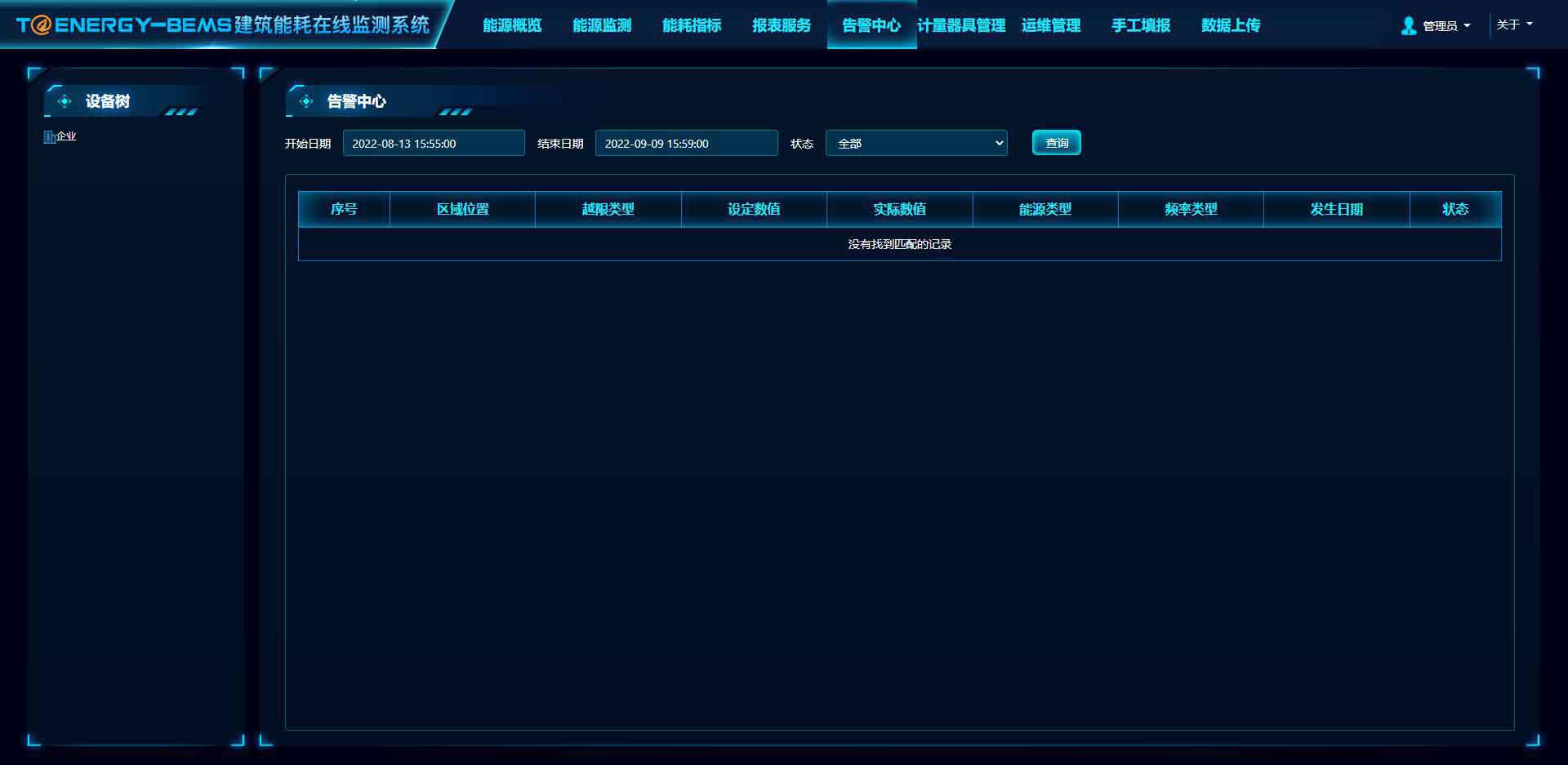

告警中心

        實現能耗數據的越限告警,設備的離線告警提醒。




監測管理

        對監測點的管理,包括點位屬性、設備ID、采集類型等。

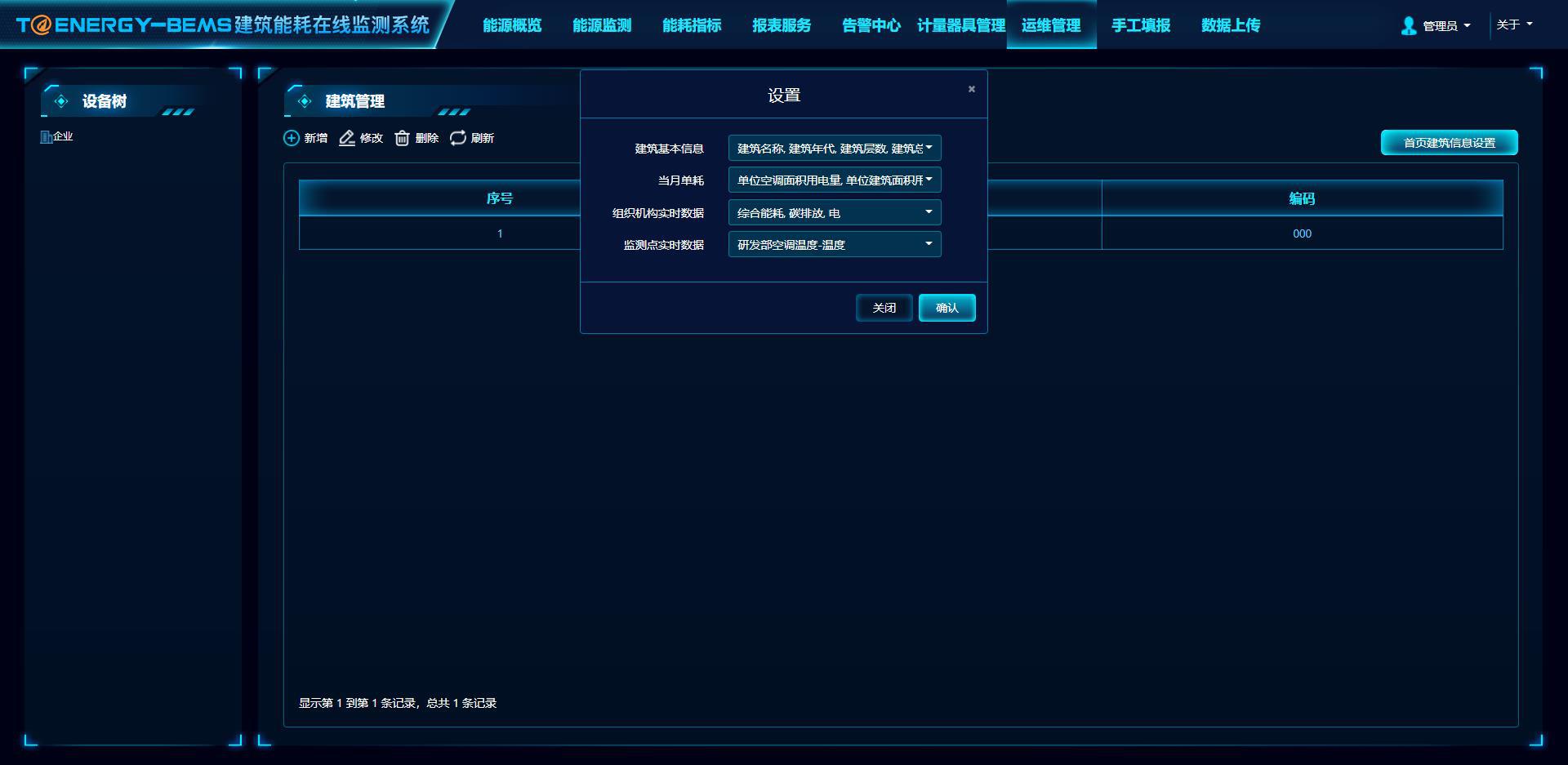

建筑管理

        建筑體的配置管理,包括基本屬性、能源單價、使用人數

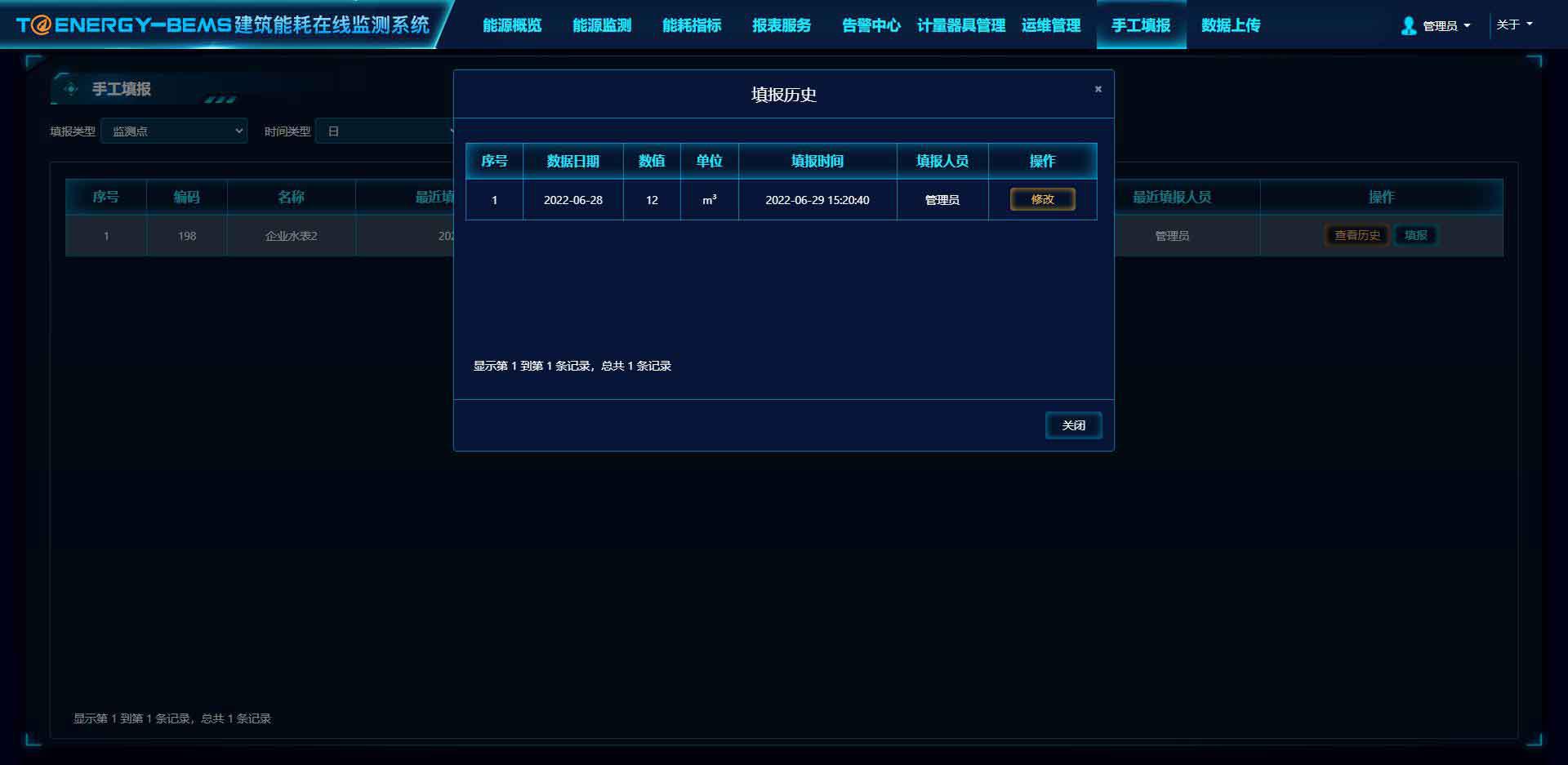

手工填報

        公共建筑能耗監測系統能夠實現非自動采集的能耗數據的手工填報。

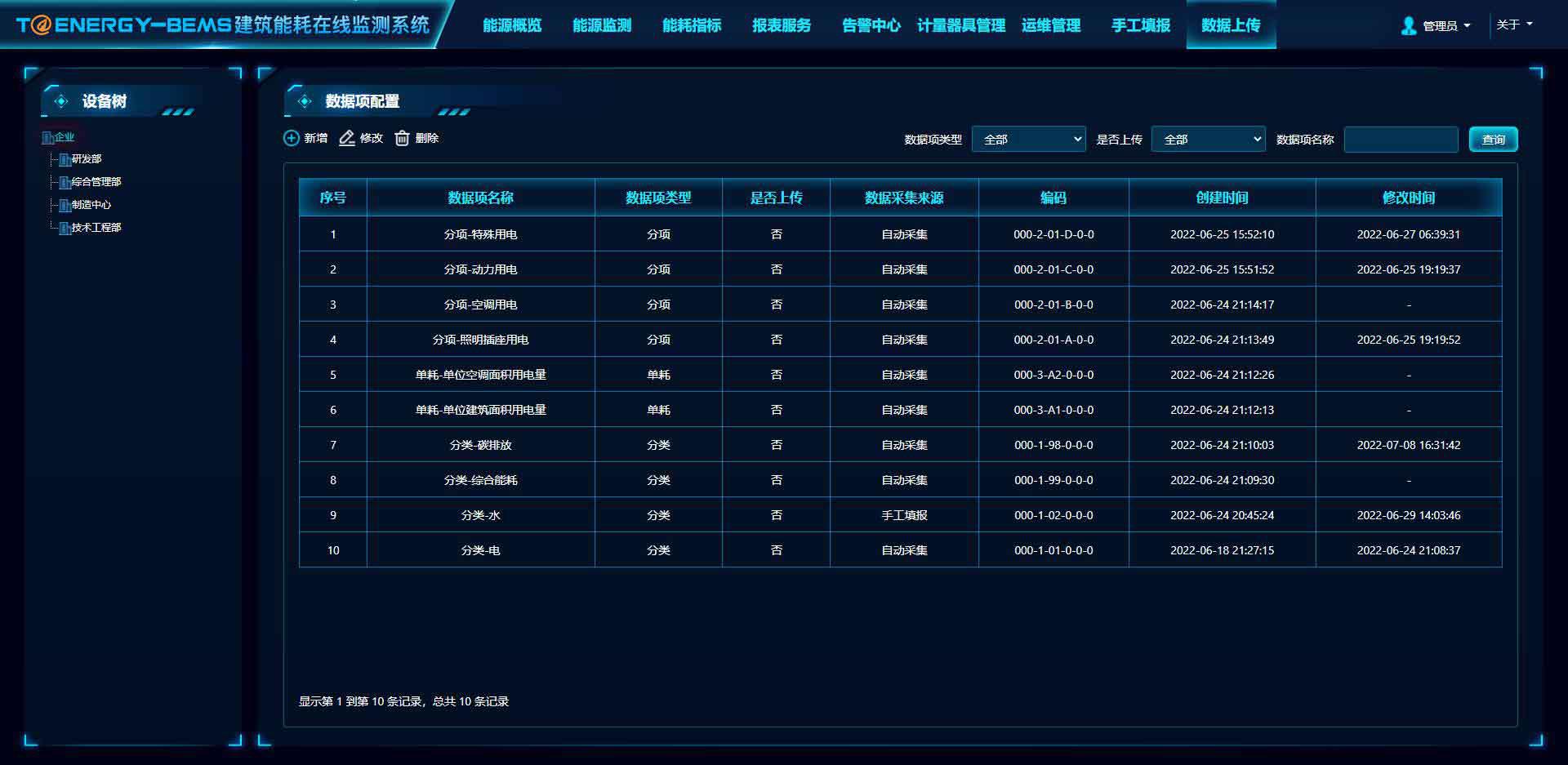

數據上傳

        實現能耗數據的上傳配置和查看。

公共建筑能耗監測系統技術參數:

公共建筑能耗監測系統技術參數

公共建筑能耗監測系統接線圖:
公共建筑能耗監測系統接線圖
