為什么多功能電力儀表多使用RS-485接口？

發布時間：2018-07-11 瀏覽次數：

    RS-485與RS-232都是比較常用的串行通用接口，兩者的應用都十分廣泛。但是為什么在多功能電力儀表中的通訊接口大都使用RS-485通訊接口呢？


    相對于RS-232，RS485主要有著以下幾點顯著優勢：
    （1）從接口信號電平值上，相比于RS-232接口，RS-485通訊接口的信號電平值較低，不易損壞接口電路的芯片。

    （2）從數據傳輸速率上，RS-232采用全雙工傳輸，即在發送數據的同時也能夠接收數據，但是其最高傳輸速率為20kb/s；而RS-485采用半雙工傳輸，可允許在兩個方向上傳輸數據，但不能同時雙向傳輸，其最高傳輸速率為10Mb/s。從傳輸速率上，RS-485傳輸速率遠高于RS-232。

    （3）從協議層上分析，RS232僅支持點對點通訊，RS485支持總線形式通訊，最多可接到32個設備，極大的擴展了數據傳輸?shù)脑O(shè)備數量。

    （4）從接線上，RS232是三線制；RS485是兩線制，一般只需二根連線，所以RS-485均采用屏蔽雙絞線傳輸。

    （5）從傳輸距離上，RS-232的傳輸距離有限，最大傳輸距離僅15米；而RS-485相比于RS-232，傳輸距離是其60倍，實際上傳輸距離可達3000英尺（約912米）。

    （6）從抗干擾能力上，RS-232接口采用單根信號線與單根信號返回線構成共地的傳輸形式，該傳輸方式容易造成共模干擾；而RS-485接口采用平衡驅動器和差分接收器的組合，抗共模干擾能力相比于RS-232有所增強。

    從以上6點可以得出，RS-485接口在應用效率要遠高于RS-232接口，從整體施工成本上來看，采用RS-485接口有效減輕了現場施工人員的工作強度也大幅度降低了施工材料成本。

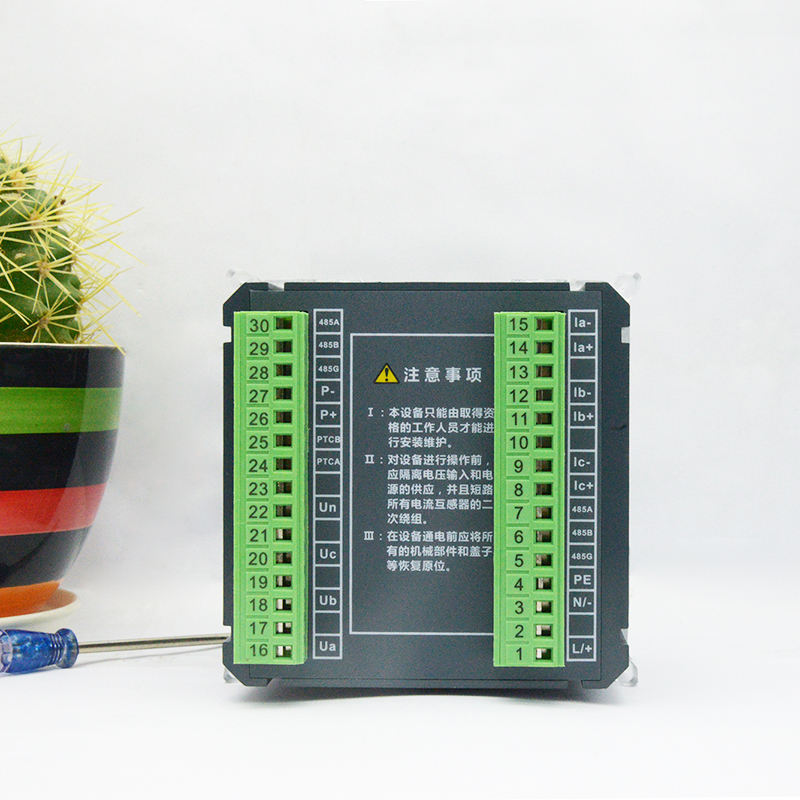

    目前，河南康派智能技術有限公司的多功能電力儀表都采用Modbus-RTU協議，標準配置1路RS-485通訊接口，更可根據客戶的實際需求擴展Profibus-DP通訊，以滿足客戶的多樣化需求。
