多功能電力儀表常見故障分析及解決

發布時間:2018-07-11 瀏覽次數:


    在科技技術日新月異的今天,多功能電力儀表廣泛應用于建筑、工業、電力、石化、醫療、公共設施等各個行業,多功能電力儀表承擔著用電設備原始電能數據采集、計量和傳輸?shù)娜蝿?,不僅是實現能信息集成、分析優化和信息展現的基礎,也是能源管理系統的基本硬件設備。
    因此多功能電力儀表的的故障及其問題直接影響著能源管理系統以及運營人員對信息的判斷與分析。
    所以學會了解、判斷、處理多功能電力儀表的常見故障是十分重要的,下面小編總結了一些電力儀表故常見的障原因以及處理方法。
    多功能電能表計量出現異常,一方面可能是電能表損壞,另一方面可能是儀表或互感器接線不良造成的故障。那么如何進行判斷和排除呢?
    當多功能電力儀表出現有功功率P值為負數,電能、功率及功率因數計量錯誤的現象時,可以根據以下兩種方法排除。

    1判斷是否多功能儀表端接線故障

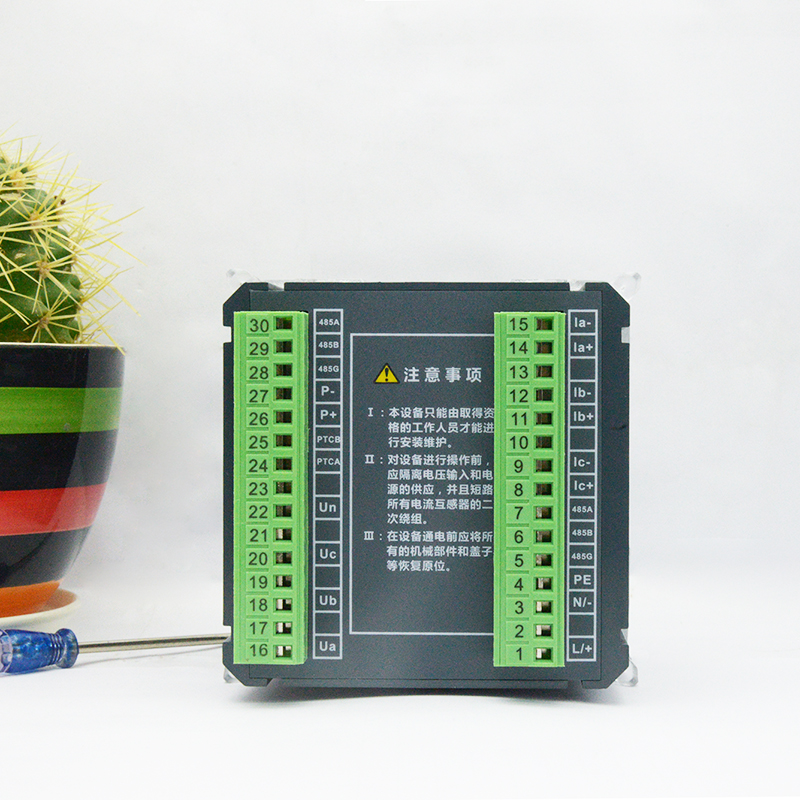

    我們以康派智能的KPM53三相智能電力儀表為例。
    正常情況下,許繼信息多功能電力儀表的相序為:Ua-Ia;Ub-Ib;Uc-Ic。
    若出現有功率為負值,功率因數、電能計量錯誤的現象,首先檢驗多功能電力儀表接線端的相序接線是否正確。若相序錯誤,請斷電重新接線;若相序正確,而儀表數據顯示異常,請查看電流互感器二次側進出線是否接對。

    2判斷是否二次側電流互感器進出線接線故障
    多功能電力儀表如果出現有功功率P值為負數,電能、功率及功率因數計量錯誤的這些現象時,我們首先排除是否是電力儀表進線段接線故障。如若儀表進線端接線正常,我們檢測二次側電流互感器是否接線正常。正常情況下電流互感器進出線接法:Ia+進線、Ia-出線;Ib+進線、Ib-出線;Ic+進線、Ic-出線。
    如果電流互感器二次側接線故障,會出現下列現象:
    (1)有功功率為負
    (2)電能計量異常
    (3)功率因數異常
    如果上述兩點故障原因排除,而儀表仍然出現上述故障現象,請聯系儀表廠家。
