重點用能單位端設備硬件要求相關概念

發布時間:2020-02-22 瀏覽次數:


    重點用能單位端設備硬件要求相關概念


    一、硬件功能

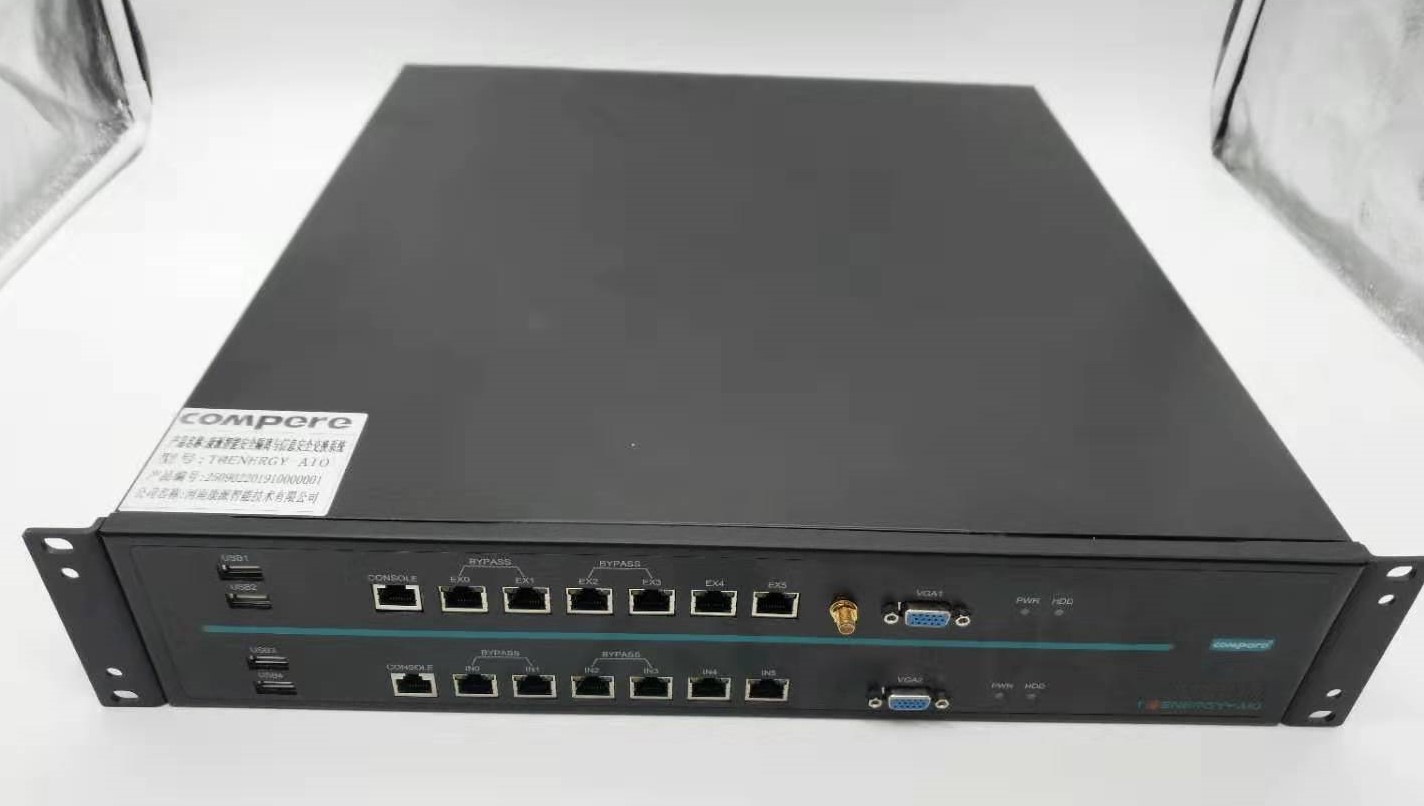

            能耗在線監測端設備是重點用能單位能耗在線監測系統架構中企業端接入系統的核心組成部分,硬件功能要求包括設備硬件配置、接口類型及數量、供電電源和安裝結構等,產品結構設計應遵循易安裝、 易維護、高可靠性的原則,應采用一體化結構。

    二、硬件配置


            (1)CPU:?jiǎn)沃靼鍛?yīng)采用低功耗處理器。
            (2)內存:?jiǎn)沃靼鍍?nèi)存容量應不小于2GB。
            (3)存儲:采用無旋轉部件的固態硬盤或電子盤。
            (4)隔離:獨立雙主機“2+1”(外網主機、內網主機+安全數據交換單元)架構,非IP物理隔離。

           (5)顯示:主機應支持顯示工作狀態,便于現場維護操作。


    三、接口類型及數量


            (1)內網主機單元:數據接入串口(RS232/RS485)至少2路,數據接入以太網接口至少2路。
            (2)外網主機單元:數據發送以太網接口至少2路。

    四、人機接口


            至少支持USB接口3個(含CA證書接口1個),具備VGA等視頻接口1個。



    五、供電電源


            (1)供電電源:AC 220V±10%,50Hz(滿足GB 12325,220V單項供電電壓允許偏差范圍要求), 雙路冗余熱備電源輸入;
            (2)雙路冗余熱備電源應支持故障電源在線熱插拔更換,更換過程不得影響系統正常運行;
            (3)具有電源故障聲光報警功能。

    六、安裝結構


            (1)模塊化結構可動態裁剪或擴展;
            (2)機箱結構設計符合標準19英寸機柜上架安裝方式基本尺寸。

    七、環境條件


            能耗在線監測端設備的性能要求詳見表1。
            表1 能耗在線監測端設備性能要求一覽表




    名稱 指標
    工作溫度 -20℃~+55℃
    運輸存儲溫度 -40℃~+75℃
    工作相對濕度 35%~80%,無凝結
    運輸存儲相對濕度 35%~80%,無凝結
    工作大氣壓 86kPa~106kPa
    電源適應能力 220V(±10%),50Hz(±1Hz)
    電磁兼容 遵循 GB/T 17626.2、GB/T 17626.3、GB/T 17626.4、GB/T
    17626.5 中 3 級及以上試驗標準
    諧波標準 遵循 GB 17625.1
