能耗在線監測系統由哪些部分構成？

發布時間：2023-01-24 瀏覽次數：

            建設能耗在線監測系統可以針對性地對空調、通風、照明、動力用電和特殊用電等進行相關的成本控制，顯著降低能源成本。減少能源使用過程中遭遇的風險，減少碳排放，響應雙碳目標等。那么能耗在線監測系統主要由哪些部分構成呢？有能耗數據采集系統、能耗數據傳輸系統、能耗數據中心等。

    一、能耗數據采集系統

            能耗數據采集系統，是由能耗計量裝置及能耗數據采集器組成，主要是指連接在能耗在線監測系統網絡中的，用于各種能量采集測量的各種數字化儀表，如數字式電能計量表、數字式水表、數字式燃?xì)獗?、?shù)字式熱量表等等，數據采集系統是構建建筑能耗在線監測系統的最基本的也是必要的組成元素，它廣泛分布在建筑中，是直接在各種現場實際能耗設備上設置的系統前端設備，它可以實現對公共建筑分類、分項能耗數據的采集功能。

    二、能耗數據傳輸系統

            能耗數據傳輸系統，是采用有線網絡或無線網絡的形式，來實現能耗在線監測系統的能耗計量裝置、數據采集器等數據末端采集系統與能耗數據中心之間的數據傳輸功能。實際上是一個通訊網絡，用來實現所采集的數據與數據中心之間數據交換的橋梁。能耗數據傳輸系統，關于能耗監測一般是由通訊服務器、接口轉換器件和總線網絡等組成。能耗在線監測系統通訊服務器主要用于直接對現場儀器儀表轉達上位機的各種控制命令，并負責對現場儀器儀表回送的數據信息進行采集、分類和存儲等工作，如電壓/電流等電參量、輸入開關量狀態、修改儀表內部參數或各種控制繼電器斷開/閉合的操作命令等;光電隔離保護裝置主要功能是保證上位機的正常工作，避免網絡中不穩定信號對其造成的干擾或破壞;能耗在線監測系統接口轉換器件則是由于現場儀表或其它系列的裝置與上位機的通訊接口存在差異，需要進行轉換方可進行數據交換。

    三、能耗數據中心

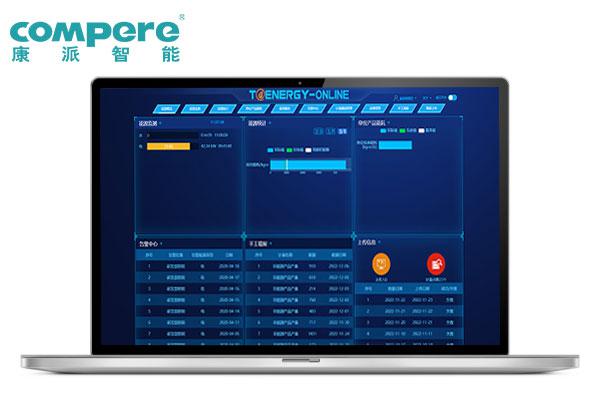

            能耗數據中心，是由數據通信服務器、數據處理服務器、數據展示服務器、數據庫服務器、能耗在線監測系統應用軟件和中心機房組成。能耗數據中心是建筑能耗監測與管理系統中直接面向用戶的平臺，可以由專業的管理人員進行操作。能耗數據中心主要用來實現發送能耗數據采集的命令，同時存儲其管理區域內監測建筑的能耗數據，并對區域內的能耗數據進行處理、分析、展示和發布等功能。

           通常來說，能耗數據中心，一般由一些必備的硬件設備，如計算機、打印機、UPS等，以及專門開發的系統管理軟件等組成，該套設備通過數據傳輸協議讀取前置機采集的現場各類數據信息，自動經過計算處理，以圖形、數顯、聲音等方式反映現場的運行狀況。能耗在線監測系統管理軟件應具備良好的人機交互界面，可接受管理人員的操作命令，實時發送并檢測操作的執行狀況，以保證用電單位的正常工作;電能計量管理功能可以考慮設計各種符合用戶需求的報表格式，報表內數據嚴格按照各種標準進行計量，提供用戶查找、統計、篩選等功能，為用戶提高工作效率。
