政策背景

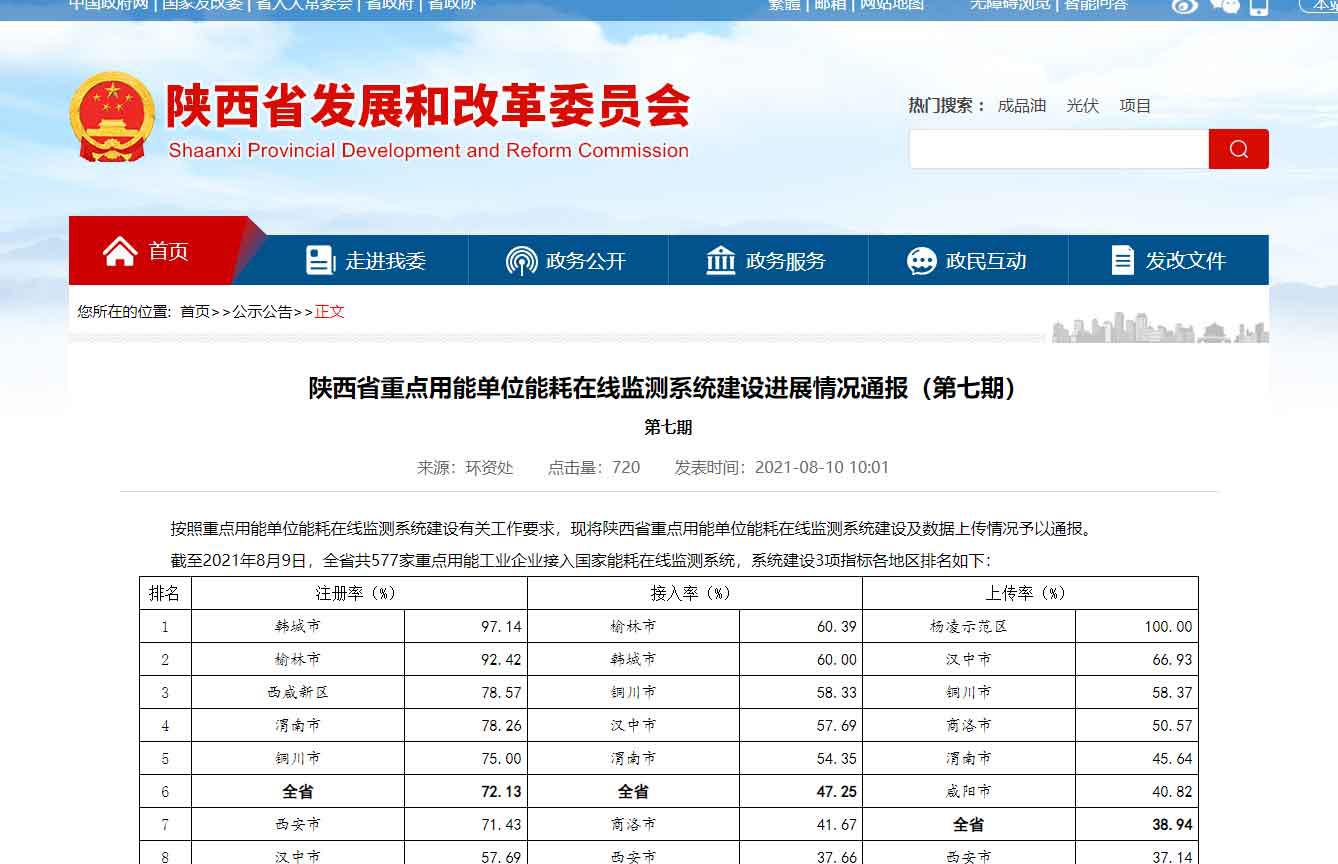

      建設重點用能單位能耗在線監測系統，是黨中央、國務院加快推進生態文明建設而部署的一項重要任務，為了貫徹落實黨中央、國務院有關決策部署，進一步提高認識，高度重視相關工作，按照國家發展改革委等部門印發的《重點用能單位能耗在線監測系統推廣建設工作方案》（發改環資〔2017〕1711號）、陜西省發改委、陜西省市場監督管理局印發的《關于推進重點用能單位能耗在線監測系統建設的通知》（陜發改環資〔2019〕1187號）及陜西省節能中心印發的《關于啟動陜西省重點用能單位能耗在線監測系統改造建設工作的通知》（陜節能發〔2020〕11號）的有關要求，陜西省要在2020年12月31號前，完成全省重點用能單位能源消耗數據接入重點用能單位能耗在線監測系統。


一、項目檔案


項目名稱：陜西有色榆林煤業能耗在線監測系統項目案例


所屬行業：煤礦行業


項目采購相關設備：能耗在線監測系統1套、通訊管理機1臺、輔材1批


二、項目簡介


1、項目介紹：


      根據國家節能中心新發布的重點用能單位能耗在線監測系統功能規范和接口協議規范，以陜西省重點用能單位為監測對象，對全省各重點用能單位的電力、煤、油、天然氣、熱力、取水量等能源進行在線采集、監測及統計分析，并按統一的技術規范實現省級平臺與國家平臺的數據對接，為政府節能主管部門、質監部門、重點用能單位等提供支持服務。做到對行業、區域能源消費趨勢的早發現、早分析、早判斷、早決策，并為節能預測預警、節能監測、節能診斷、指標體系建設及用能單位橫向、縱向?qū)Ρ忍峁?shù)據支撐。


煤礦能耗在線監測系統


2、能源管理現狀：


1、用能單位能源品種和流向簡介

        陜西有色榆林煤業有限公司是陜西金屬控股集團有限責任公司投資的陜西有色榆林新材料循環經濟產業園的第一個項目。經營范圍：煤炭開采、洗選及其加工；煤炭銷售；開展煤炭經營的配套服務。
       依據重點用能單位能耗在線監測系統-基礎信息與格式規范，需對企業的外購電力、蒸汽、水、外售煤炭等相關數據進行監測。

2、廠區用能單位用能情況

1、電力：
企業現有3條總進線，電廠1#聯絡變和電廠2#聯絡變兩條總進線進線柜位于35KV開閉所配電房?jī)?nèi)，需加裝2臺三相導軌式智能電力能效終端KPM37-W采集上傳數據；金雞灘變電主進線位于工業場地35KV配電房?jī)?nèi)，需加裝1臺三相導軌式智能電力能效終端KPM37-W采集上傳數據。

2、煤炭：
從現場皮帶秤系統對接，獲取數據。

3、水：
現場具備智能水表，甲方提供485端口現場采集。

4、蒸汽
暫不具備計量?jī)x表，需從供方獲取數據，計劃新裝采集儀表，現場采集。



三、能耗在線監測系統解決方案


1、數據的采集說明：

1、電力：
企業現有3條總進線，電廠1#聯絡變和電廠2#聯絡變兩條總進線進線柜位于35KV開閉所配電房?jī)?nèi)，需加裝2臺三相導軌式智能電力能效終端KPM37-W采集上傳數據；金雞灘變電主進線位于工業場地35KV配電房?jī)?nèi)，需加裝1臺三相導軌式智能電力能效終端KPM37-W采集上傳數據。兩個配電房各加裝1臺4G通訊管理機，將數據發送至內網主機。

2、煤炭：
從現場皮帶秤系統對接，獲取產量、外售數據。與內網主機在同一機房，甲方提供端口協議可直接將數據發送至內網主機。

3、水：
現場具備智能水表，甲方提供485端口現場采集，通過加裝lora模塊將數據發送至通訊管理機，通訊管理機將數據發送至內網主機。

4、蒸汽
暫不具備計量?jī)x表，需從供方獲取數據，計劃新裝采集儀表，現場采集。通過加裝lora模塊將數據發送至通訊管理機，通訊管理機將數據發送至內網主機。
端設備內網主機與煤炭計量的皮帶秤系統放置同一機房。
本次采用前端設備上傳和系統對接相結合的方式采集數據，能耗在線監測一體機可通過OPC、API或Web service接口與企業現有的系統建立通訊，并通過4G或企業的局域網絡與所需對接的各系統建立物理連接，能耗在線監測一體機對所采集的數據進行匯總、處理、加密后將數據擺渡至單項數據傳輸盒另一側的外網主機，外網主機通過外網將數據傳輸至陜西省政府段能耗在線監測統一平臺。企業側的系統對接接口需企業為我方開發，若產生的費用由企業自理。

2、系統整體架構：




      重點用能單位能耗在線監測系統采用“國家平臺+省級平臺+重點用能單位端系統”的架構，為各部委、各級節能主管部門和質監部門、重點用能單位等用戶提供不同層次的服務。重點用能單位需按照《用能單位能源計量器具配置和管理通則》（GB 17167）配備計量?jī)x表。

（1）能效管理應用層

       通過web登錄訪問中鋁礦業有限公司能耗在線監測系統，完成數據采集、校驗、分析、處理、輸出、系統維護、授權使用、權限分級控制等，并可將現場運行的重要數據、報警信息、故障信息等傳送到運維人員。

（2）網絡通訊層

      現場采用RS485、LoRa等傳輸方式，將區域內的各種類型的智能采集終端連接至相應的通訊管理機，各通訊管理機通過4G無線方式將能耗數據上傳至云服務器。

（3）現場設備層

       現場設備層負責電采集和氣參數和煤參數的上傳?，F(xiàn)場采集層有多功能電能表、氣體流量計、皮帶秤等采集裝置組成。
