一、項目檔案
項目名稱： 永錦能源能耗在線監測系統項目案例
所屬行業：煤礦行業
項目采購相關設備：能耗在線監測系統1套、端設備1臺、輔材1批
二、項目簡介
1、項目介紹：
河南永錦能源有限公司是世界500強企業河南煤業化工集團對禹州中鋒集團進行改制重組的控股公司。 公司于2006年1月12日正式設立，公司位于河南省禹州市，煤炭產業擁有呂溝煤礦、云蓋山一礦、云蓋山二礦等10對生產礦井，生產能力超過400萬噸；非煤產業擁有服務公司、物資公司、永錦賓館、職工醫院等分、子公司5個，基本形成了以煤為主，建材、機械、餐飲、醫院等多業并舉的發展格局。
2、客戶需求：
永錦能源主要用能種類為：電力、水，企業屬于煤礦開采與售煤行業。
永錦能源屬于集團性質公司，旗下有云蓋山一礦、云蓋山二礦、選煤廠三個用能分廠。
根據企業的這一實際情況，將企業二級能源分為3個，分別為云蓋山一礦、云蓋山二礦、選煤廠。
經過現場勘察得知永錦能源總計二級監測點5個，一級用能通過二級求和獲取。現場監測點處都裝有計量表計，因此電流互感器可利舊無需新增。
三、能耗在線監測系統解決方案

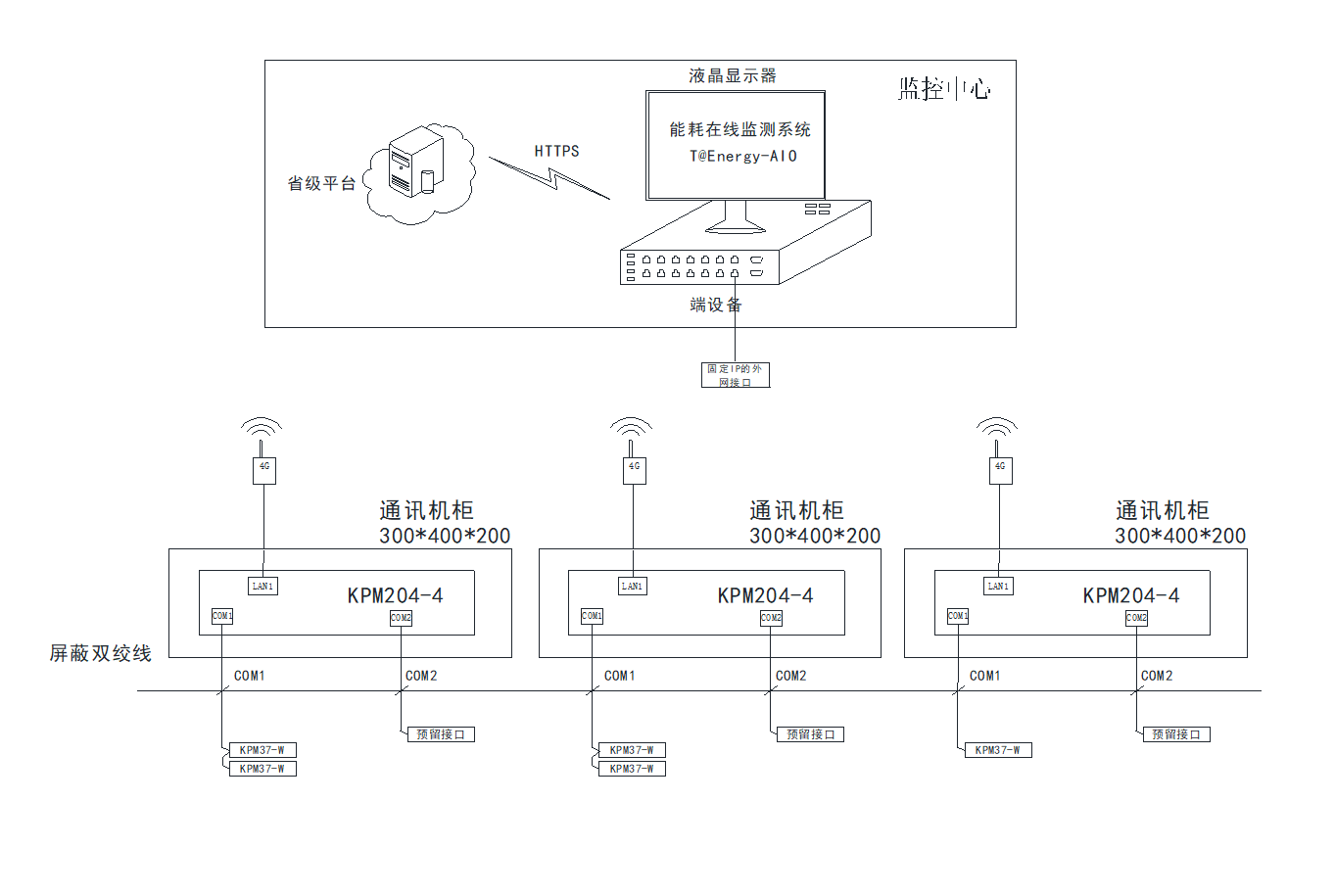

依據《重點用能單位能耗在線監測系統技術規范 第6部分 端設備技術規范（試行）》，以及T@Energy-AIO端設備支持Modbus RTU/TCP、OPC和Web Server協議等主流工業現場通信協議；對數據的采集與接入進行如下設計。
電力能源：
一級和二級監測點總計6個，包含1個虛擬儀表。
企業一級計量點為1個（即：企業總用電），使用虛擬表計算，通過二級監測點求和獲取。二級計量點總計5個，分布在一礦、二礦和選煤廠處。
現場二級監測點都安裝有機械表計，因此可利舊其電流互感器，為了減少施工難度、縮短施工周期，在監測點增加帶有外置開啟式的二次電流互感器的智能電力儀表（KPM307-W）。
端設備安裝在企業配置中心，需要有可用的外網和內網接口，由于通訊管理機使用4G的方式傳輸數據，因此端設備安裝位置比較靈活。
經濟指標（產品產量、工業總產值、工業增加值）等數據均通過手工填報的方式上傳數據。
T@Energy-AIO能耗在線監測端設備
根據上述要求，河南永錦能源有限公司重點能耗在線監測數據上傳項目擬使用T@Energy-AIO安全交換單元作為端設備，端設備符合NHJC-04-2018《端設備接口協議規范》，NHJC-08-2018《系統安全規范》以及相關等級保護、安全防護等規范要求，同時具有ISCCC中國國家信息安全產品認證證書及計算機系統安全專用產品銷售許可證。
