洛鋼集團鋼鐵能耗在線監測項目案例

洛鋼集團鋼鐵能耗在線監測項目案例所屬鋼鐵行業，該公司是一家大型的鋼材加工企業，康派智能將其能源消費數據準確、完整、及時接入到省級平臺。
項目詳情

一、項目檔案


項目名稱：洛鋼集團鋼鐵能耗在線監測系統項目案例


所屬行業：鋼鐵行業


項目采購相關設備：能耗在線監測系統1套、輔材1批


二、項目簡介


1、項目介紹：


        洛陽洛鋼集團鋼鐵有限公司于2003年8月28日依據審批權限和產業政策經河南省洛陽市經濟貿易委員會立項批準的，集燒結、煉鐵、煉鋼、軋鋼于一體的大型鋼鐵聯合企業，注冊資金8800萬元人民幣，占地面積1000多畝，現有員工900余人，擁有各類專業技術人員298人，管理人員31人。

        洛鋼集團在設備與技術裝備方面都極具競爭力。工程建設投資6億元人民幣，工程陸續建設，燒結、煉鐵、煉鋼等主體項目工程于2005年9月底建成投入試生產，軋鋼于2006年9月份建成投產；2006年12月，配套上馬煉鐵高爐噴煤工程，通過噴煤項目工程建設，提高鐵水的氧化純度，保證煉鋼所需用的鐵水質量。



2、客戶需求：


        1.洛陽洛鋼集團鋼鐵有限公司主要用能種類為：電力，天然氣，無外供能源。企業在生產過程中，會使用耗能工質：氧氣。

        2.根據《重點用能單位能耗在線監測系統技術規范》第2部分基礎信息與格式規范，企業生產工序及主要用能情況如下：

        2.1洛北重工是一家大型的鋼材加工企業，根據發改委文件要求與洛鋼集團實際情況，可以把企業生產工序分為：煉鋼、軋鋼和制氧站三個工序。

        ①煉鋼：電力、天然氣、氧氣；

        ②軋鋼：電力；

        ③制氧站：電力；


三、能耗在線監測系統解決方案


      依據《重點用能單位能耗在線監測系統技術規范 第6部分 端設備技術規范（試行）》，以及T@Energy-AIO端設備支持Modbus RTU/TCP、OPC和Web Server協議等主流工業現場通信協議，對數據的采集與接入進行如下設計。

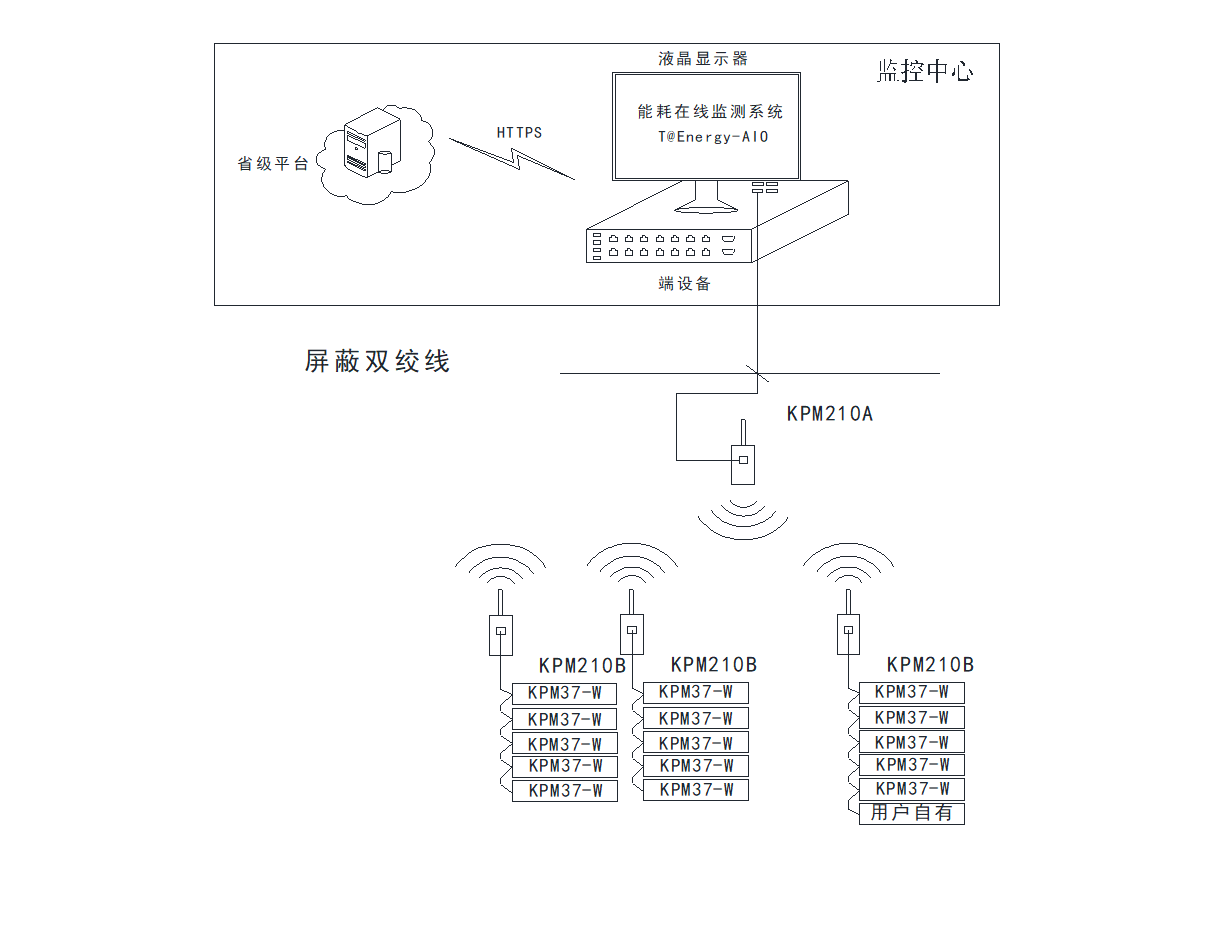

       整個方案需要新增通訊管理機，4臺智能電力儀表。將通訊管理機安裝在配電室，5臺智能電力儀表通過屏蔽雙絞線直接接入通訊管理機，最終通訊管理機使用企業現有局域網將數據傳輸至端設備。

       端設備安裝位置需要有可與視頻網線互通的局域網接口與外網接口。

       天然氣、氧氣、經濟指標（產品產量、工業總產值、工業增加值）等數據均通過手工填報的方式上傳數據。

T@Energy-AIO能耗在線監測端設備

        根據上述要求，洛陽洛鋼集團鋼鐵有限公司重點能耗在線監測數據上傳項目擬使用T@Energy-AIO安全交換單元作為端設備，端設備符合NHJC-04-2018《端設備接口協議規范》，NHJC-08-2018《系統安全規范》以及相關等級保護、安全防護等規范要求，同時具有ISCCC中國國家信息安全產品認證證書及計算機系統安全專用產品銷售許可證。

端設備技術特點：

       (1）超高可靠性：采用看門狗技術及軟件防死機技術，保證系統的穩定；采用雙路冗余電源設計，防止電源故障；采用低功耗工業級主板設計，保證主機的穩定運行。

       (2）超高安全性：采用獨立“2+1”結構，實現內、外網物理隔離及單向導通，保證內網主機數據的絕對安全；支持“CA認證+VPN專線+HTTPS協議”等多種安全認證方式，保證數據傳輸?shù)陌踩?；通過EME4級認證，獲得公安部安全產品銷售許可。

      (3）支持多途徑獲取數據：支持從現場儀表、第三方自動化系統、手工錄入等多種方式獲取數據，支持多種數據采集協議（SQL、OPC、Modbus、DL/T645、CJ/T188等）。

       (4）模塊化設計，拓展性強：企業可根據實際需要，方便快捷地拓展功能模塊；支持企業后期通過增配監測儀表及相應軟件，升級為能耗管理中心。

       (5）標準化、規范化設計：嚴格按照《重點用能單位能耗在線監測系統技術規范》（NHJC-X-2018）等國家標準的要求設計，確保項目的實施與驗收。

       (6）運行維護便捷：支持遠程安裝、卸載、升級等功能。
