瑞豐新材料能耗在線監測項目案例

瑞豐新材料能耗在線監測系統項目案例所屬化工行業，該公司是集科研、生產、銷售為一體的高新技術企業，產品范圍包括特種造紙化學品及潤滑油添加劑。
項目詳情

一、項目檔案


項目名稱：瑞豐新材料能耗在線監測系統項目案例


所屬行業：化工行業


項目采購相關設備：能耗在線監測系統1套、端設備1臺、輔材1批


二、項目簡介


1、項目介紹：


        新鄉市瑞豐新材料股份有限公司創建于1996年，是集科研、生產、銷售為一體的高新技術企業，產品范圍包括特種造紙化學品及潤滑油添加劑。

        為客戶創造價值，滿足客戶的個性化需求是我們一直追求的目標，通過二十年堅持不懈的努力，我們已經在特種造紙化學品領域創造了驕人的成績，成為多家企業的戰略供應商。2002年，瑞豐新材進入潤滑油添加劑行業，產品涵蓋清凈劑、分散劑、ZDDP、高溫抗氧劑、汽機油復合劑、柴機油復合劑、船用油復合劑、工業油復合劑及燃料油清凈劑等四十多個種類一百多個產品，總產能超過10萬噸。Richful品牌添加劑產品已銷往美國、歐洲、南美洲、東南亞、中東等國家和地區。



2、客戶需求：


        新鄉市瑞豐新材料股份有限公司主要消耗能源品種是電力、天然氣、蒸汽等。

        根據《重點用能單位能耗在線監測系統技術規范》第2部分基礎信息與格式規范、第10部分電力行業數據采集指南編寫，企業生產工序及主要用能情況如下：

     （1）樹脂車間（電力、蒸汽）
     （1）分散劑車間（電力、蒸汽）
     （1）酚鹽車間（電力、蒸汽）
    （1）磺酸鹽車間（電力、蒸汽）
     （1）PDF車間（電力、蒸汽）
     （1）抗氧劑車間（電力、蒸汽）
     （1）高溫抗氧劑車間（電力、蒸汽）
    （1）復合劑車間含西倉庫和成品罐區（電力、蒸汽）
     （1）動力車間含中試和環保車間（電力、蒸汽）
     （1）污水站（電力）


三、能耗在線監測系統解決方案



      依據《重點用能單位能耗在線監測系統技術規范 第6部分 端設備技術規范（試行）》，T@Energy-AIO端設備支持Modbus RTU/TCP、OPC和Web Server協議等主流工業現場通信協議。

        企業配電室內共15個一二級電力監測點，在該配電室內配置1臺通信管理機，各電表均通過RS485接口連接屏蔽雙絞線將數據傳輸至通訊管理機，通訊管理機通過企業局域網將數據傳輸至端設備，企業局域網絡由甲方負責搭建。

        天然氣、蒸汽的能耗數據由甲方負責手工填報，企業的產品產量、經濟指標（企業總產值、工業增加值）等數據通過手工填報的方式上傳。

        端設備支持SQL、OPC、MODBUS、DL/T 645、CJ/T188協議，能耗在線監測端設備對采集到的數據進行匯總，驗證、篩選、整理打包后，采用“CA認證+HTTPS協議+VPN專線”方式多重加密將數據傳輸至省級平臺。

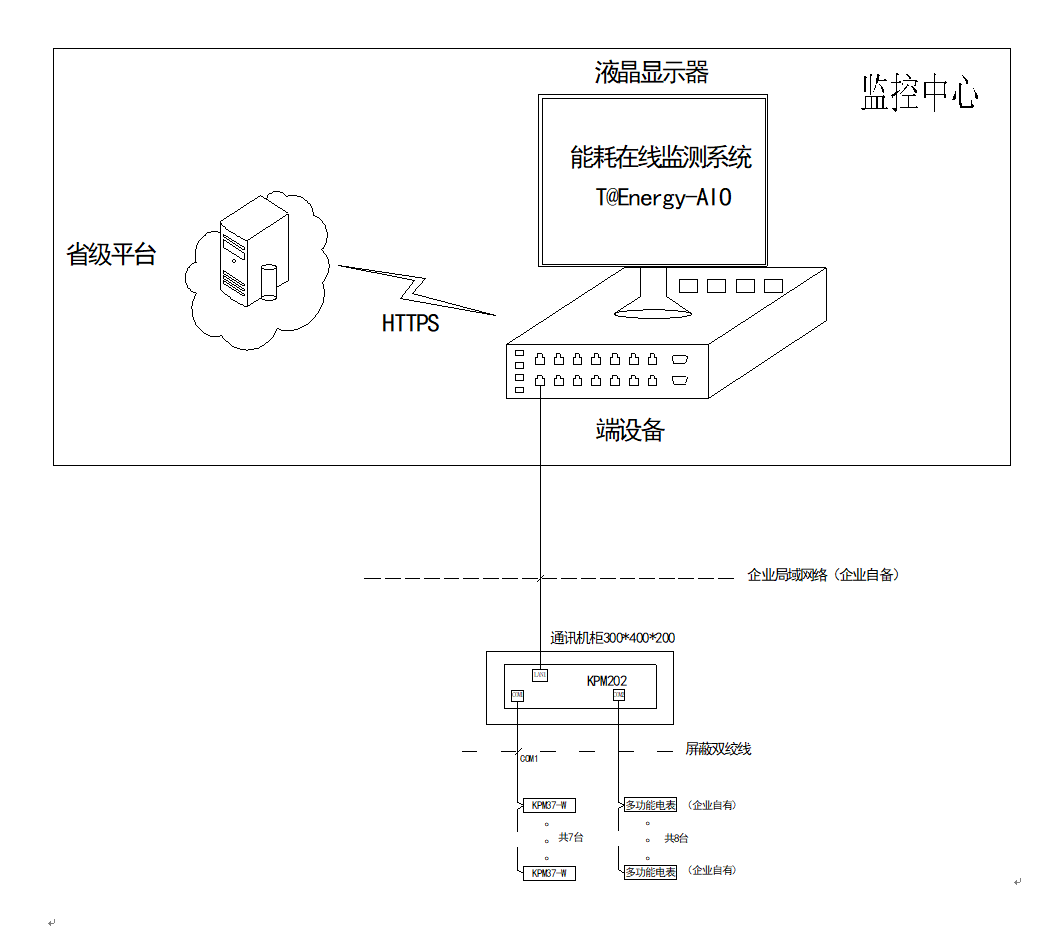

企業內部數據網絡結構


        新鄉市瑞豐新材料股份有限公司重點能耗在線監測系統安全防護設計采用“安全域縱深防護”、“多層次立體防御”及“信息安全等級保護”相結合，從系統（或設備）所在的計算環境、區域邊界、通信網絡、安全管理以及物理安全等多層面部署安全保障措施，滿足不同等級系統在技術、管理各層面防護要求，實現數據、系統、網絡等安全交換和關聯分析管理，保障同級系統內部、跨級系統區域安全互聯的安全。

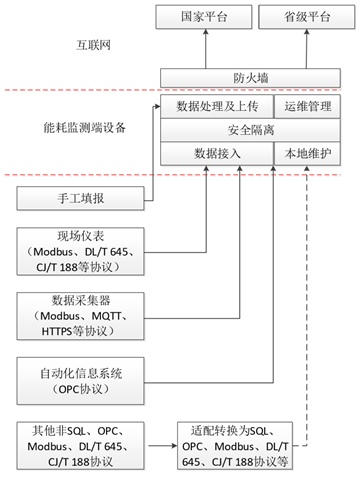

網絡整體架構規劃圖如下：



T@Energy-AIO能耗在線監測端設備


        根據上述要求，新鄉市瑞豐新材料股份有限公司重點能耗在線監測數據上傳項目擬使用康派智能T@Energy-AIO安全交換單元作為端設備，端設備符合NHJC-04-2018《端設備接口協議規范》，NHJC-08-2018《系統安全規范》以及相關等級保護、安全防護等規范要求，同時具有ISCCC中國國家信息安全產品認證證書及計算機系統安全專用產品銷售許可證。
